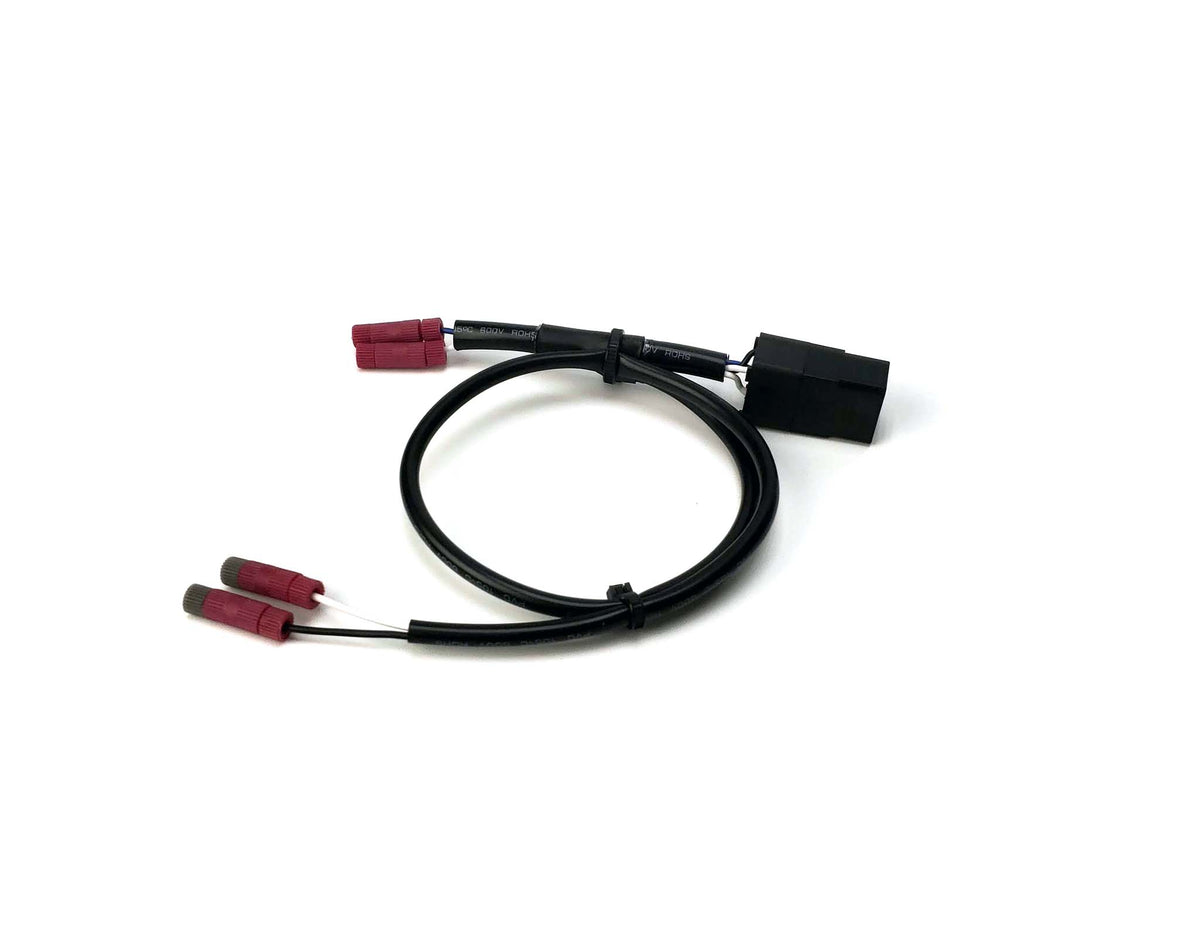

트리거 마법사 - 접지 스위치 LED 헤드라이트용 범용 하이빔 트리거

SKU: DNL.WHS.20600 UPC: 810005873284

정가
$21.99 USD
판매가
$21.99 USD
정가
$21.99 USD
단가
당

오직 0 왼쪽!

Your Selections:

트리거 마법사 - 접지 스위치 LED 헤드라이트용 범용 하이빔 트리거

Out of Stock, but more are on the way - Order now to reserve yours today!

오랫동안 기다려온 Trigger Wizard는 접지 스위치 차량 하이빔 와이어를 전통적인 하이빔 와이어로 변환하는 간단한 배선 어댑터로, 하이빔을 켤 때 12볼트를 출력합니다. 이 어댑터는 공장 하이빔 스위치와 함께 DENALI 조명이 밝기를 변경할 수 있도록 12V 하이빔 신호를 출력하려면 필요합니다.

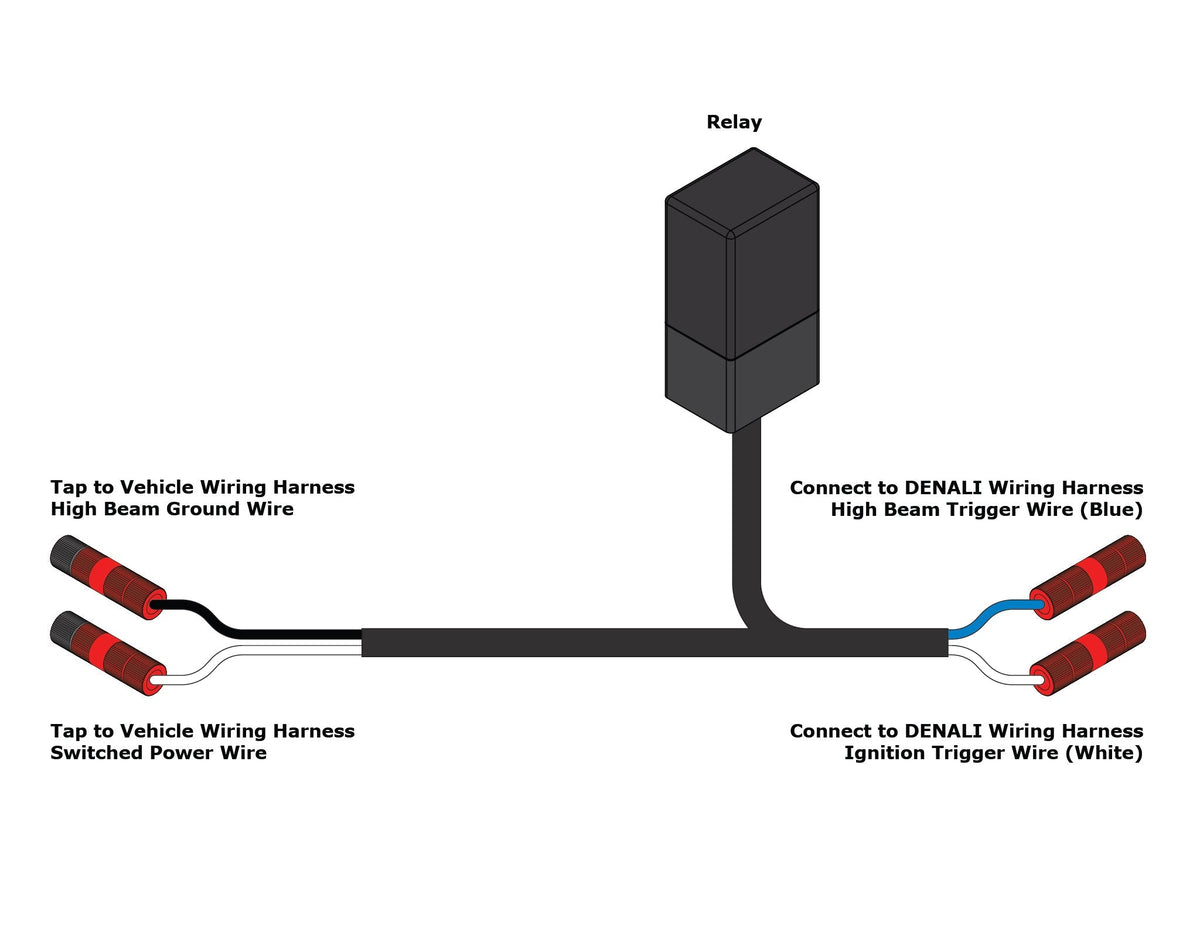

Trigger Wizard를 설치하려면, 흰색과 파란색 끝을 색상 코드가 지정된 DENALI 배선 하니스 트리거 와이어에 연결한 다음, 검은색과 흰색 리드를 차량 하이빔 및 스위치 전원 와이어에 각각 연결하십시오.

접지 스위칭이란 무엇이며, 내가 이것이 필요한지 어떻게 알 수 있나요?
접지 스위칭은 LED 차량 헤드라이트 회로에서 일반적인 구성 방식으로, 스위치가 회로의 전원 측이 아닌 접지 측에 위치한다는 것을 의미합니다. 차량이 어떤 종류의 스위칭을 사용하는지 확인하려면, 볼트미터를 사용하여 하이빔 스위치를 켜고 끌 때 헤드라이트 하이빔 와이어의 전압을 측정하면 됩니다. 전통적인 "전원 측" 스위치 하이빔 회로는 하이빔이 꺼져 있을 때 0볼트를, 하이빔이 켜져 있을 때 12볼트 이상의 전압을 표시합니다.

접지 스위치 하이빔 회로는 정확히 반대로 작동하며, 하이빔이 꺼져 있을 때 와이어가 12볼트 이상을 측정하고 하이빔이 켜지면 1볼트 이하로 떨어집니다. Trigger Wizard를 DENALI 배선 하니스와 접지 스위치 헤드라이트 회로 사이에 직렬로 연결하면 신호가 반전되어 DENALI 디밍 기능이 제대로 작동합니다. 이 어댑터는 모든 DENALI DataDim 주행등 하니스 및 DialDim 조명 컨트롤러와 호환됩니다.

모든 LED 헤드라이트가 접지 스위치 방식인가요?
아니요, 따라서 위 지침을 따라 차량에 접지 스위치 하이빔 회로가 있는지 확인하십시오. 접지 스위치 하이빔 회로가 있는 몇 가지 예시 차량은 다음과 같습니다(자세한 내용은 사용 설명서를 참조하십시오). 정보를 수집하는 대로 특정 차량에 연결할 특정 와이어를 명시하도록 설명서를 업데이트할 예정입니다.

Vehicle Fitment:  이 부품은 여러 확인된 적용 차량이 있는 범용 부품입니다, 포함하여

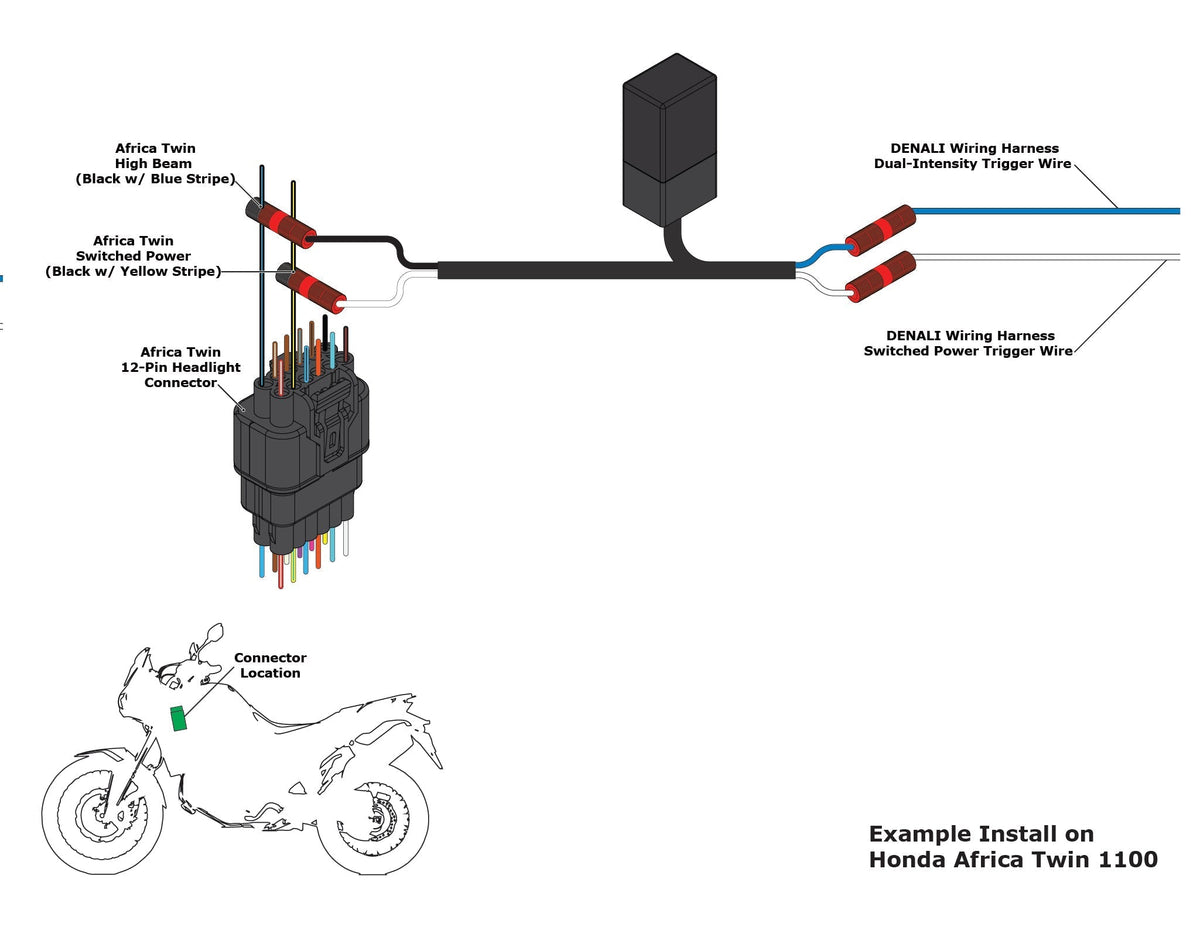

  • Honda Africa Twin 및 Africa Twin Adventure Sports, '20년 이후

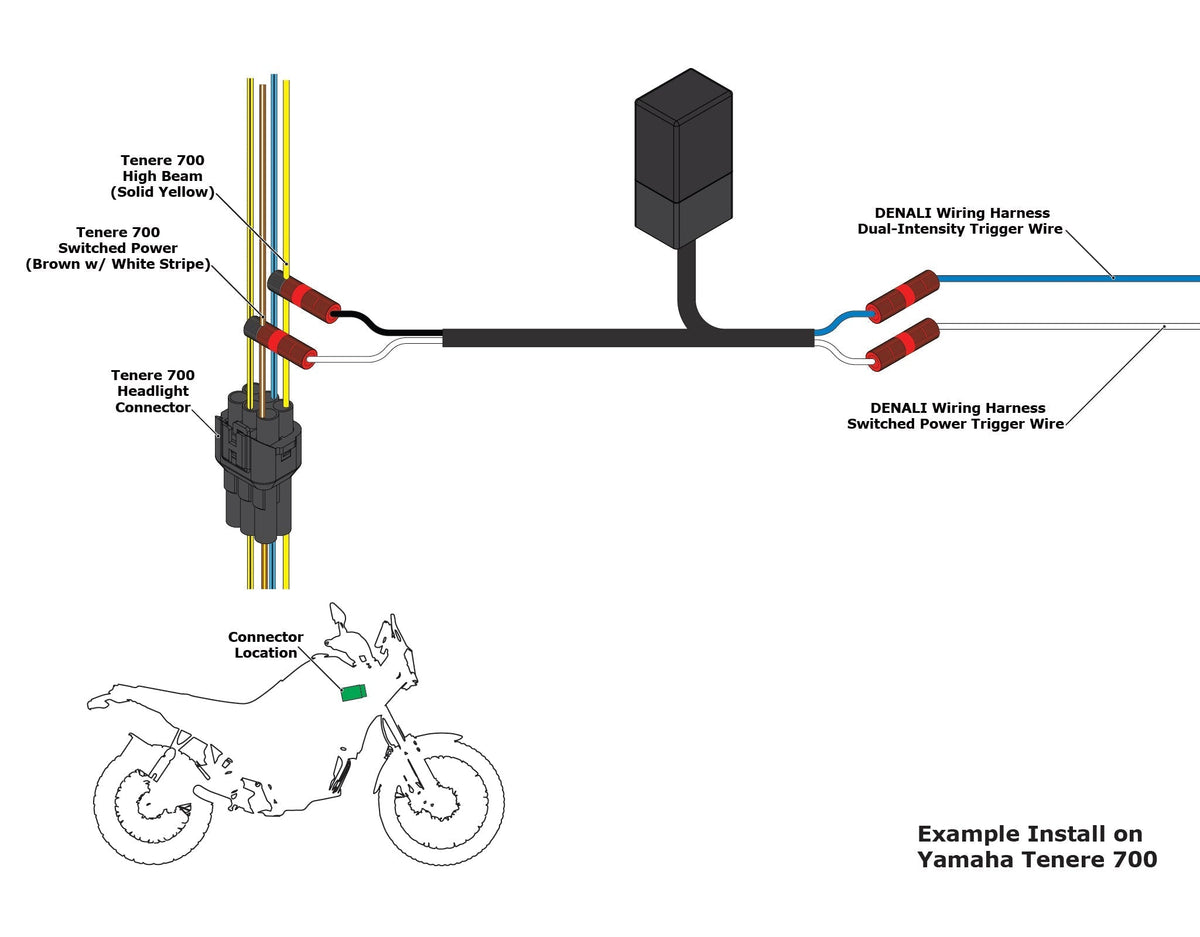

  • Yamaha Ténéré 700, 2019년 이후

사용 설명서 다운로드



  • 변종: Default Title
  • SKU: DNL.WHS.20600
  • UPC : 810005873284
  • 무게: 0.0 lb
  • 상품 유형: 운전등 배선
