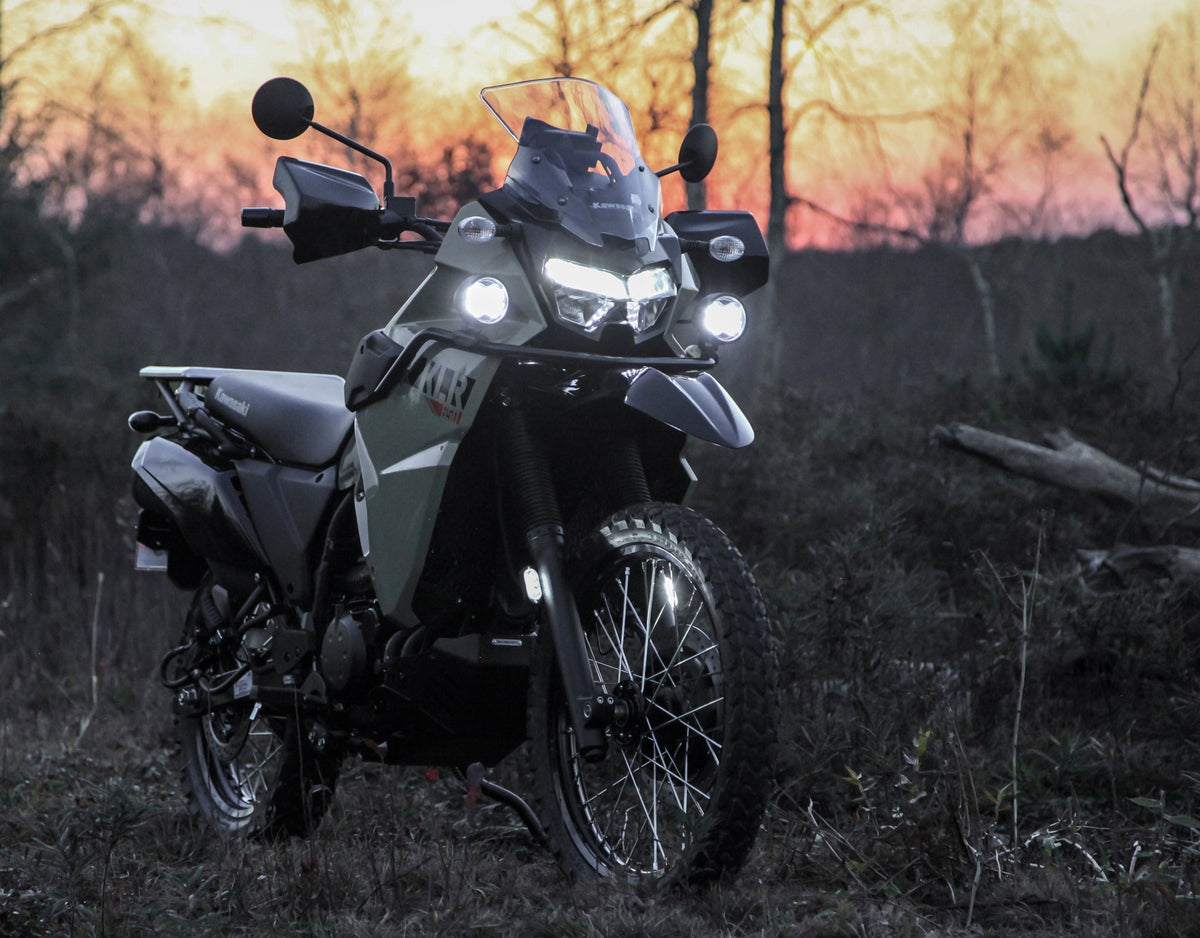

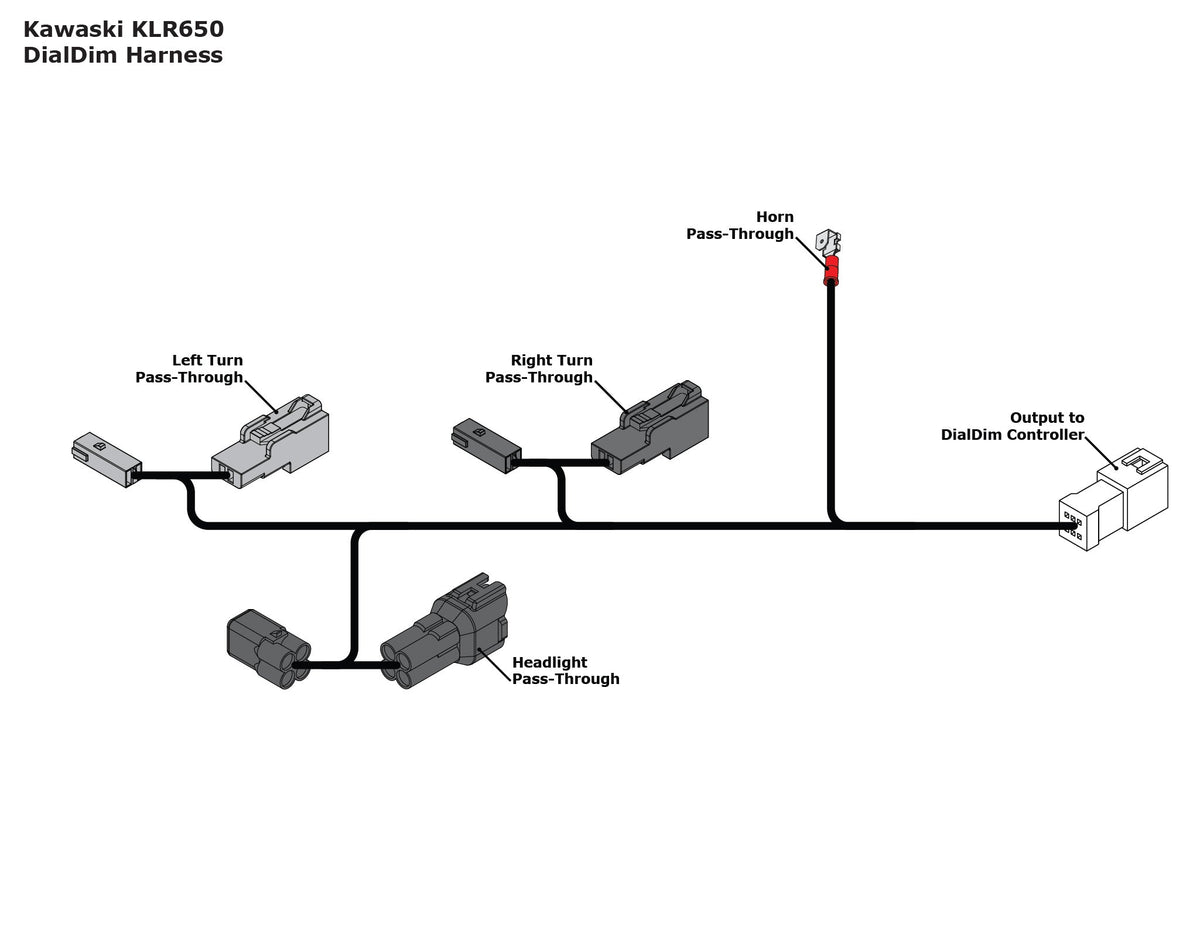

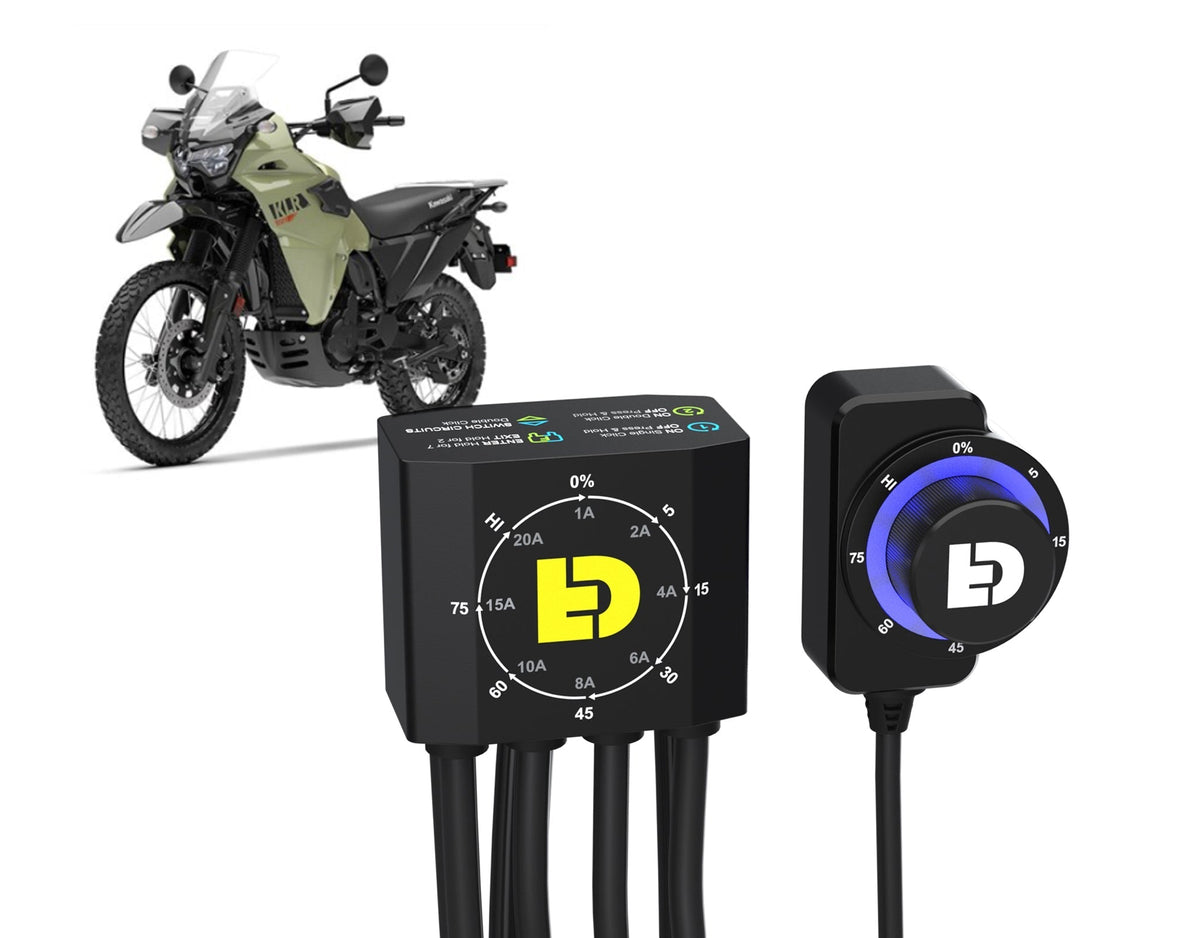

此预配置产品套装包括我们的标准DialDim照明控制器和一条第三代Kawasaki KLR 650即插即用线束。该车辆专用线束只需插入KLR 650的前灯、喇叭和转向信号连接器，即可启用数十种实用的照明功能和设置！

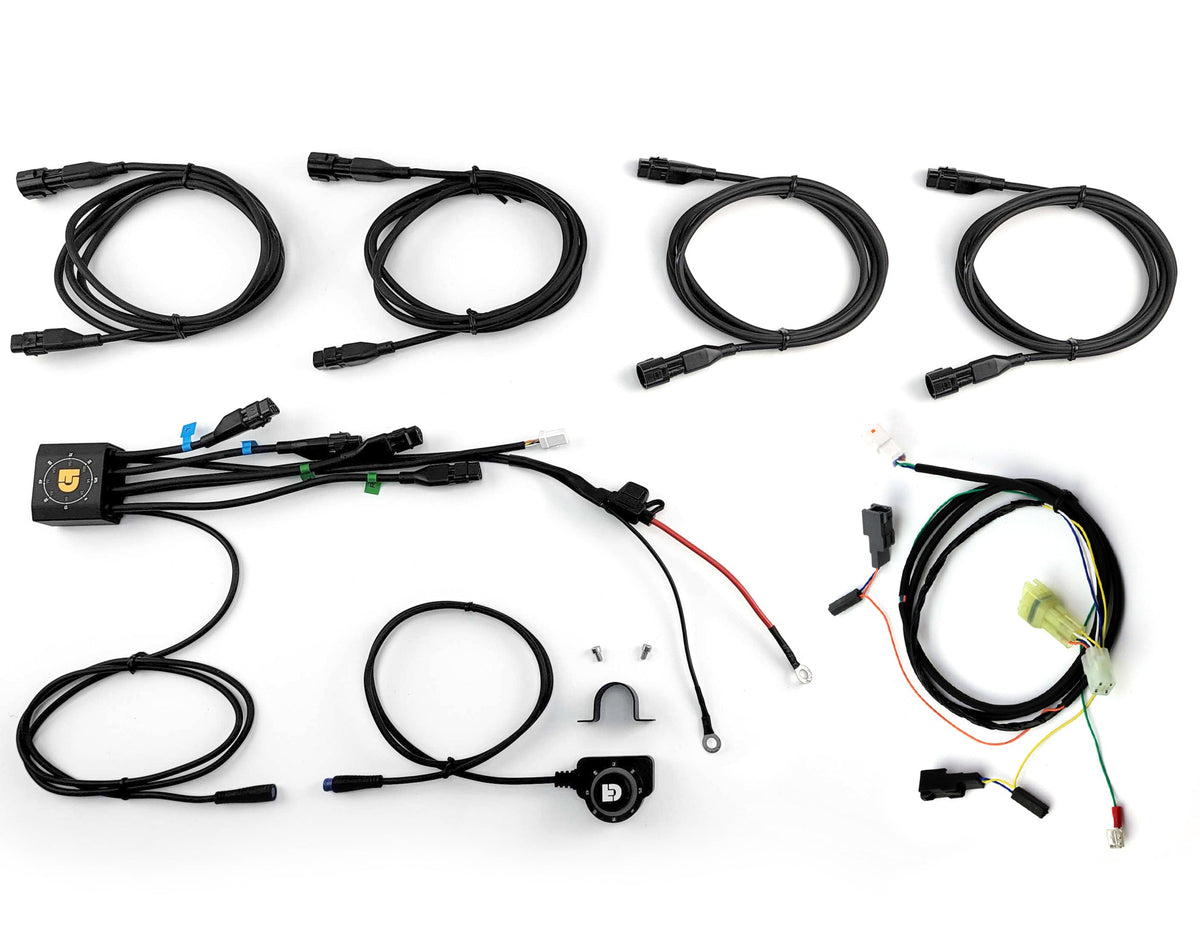

产品套装内容

此套装零件编号 DNL.WHS.22700 包含：

• (1x) DNL.WHS.20500 - DialDim照明控制器
• (1x) DNL.WHS.21900 - 适用于第三代Kawasaki KLR 650的DialDim线束


LED灯光调光与控制的新标准

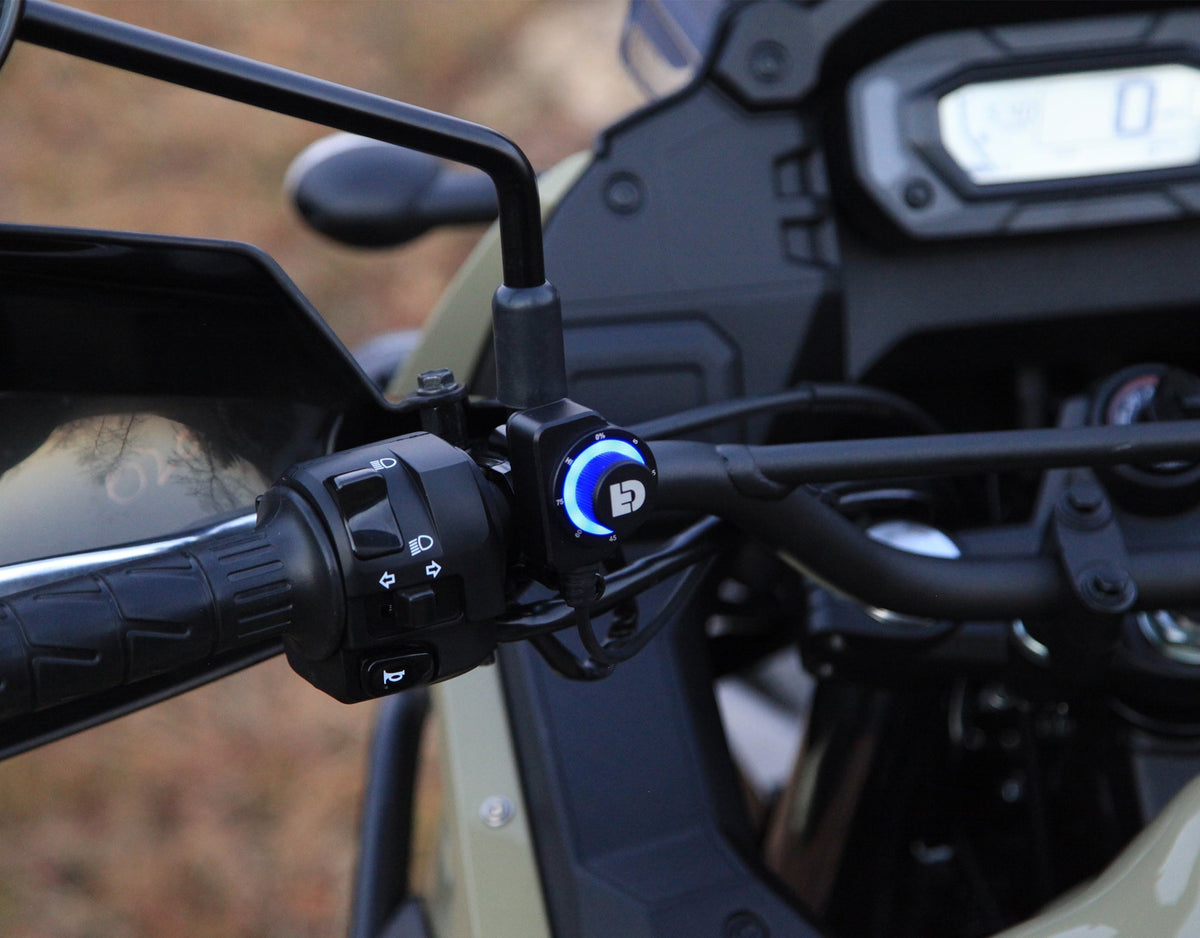

我们开创性的DialDim™照明控制器配备多色光环调光开关，允许您通过单一整合线束独立开关和调光两组三线辅助灯。LED光环开关显示您的精确设置，轻松实现即时调光。蓝色光环控制灯组一，绿色光环控制灯组二；只需双击即可切换两个电路。

控制器还具备远光灯、转向信号和喇叭输入，解锁智能闪烁功能，可随转向信号取消辅助灯，或将辅助灯作为转向信号闪烁，或在按喇叭时使灯光频闪。

更多功能，更多反馈！

我们申请专利的多色光环调光开关不仅能开关灯光和调光。首先，它显示您两组灯的确切亮度，让您永远不用猜测灯是否开启或亮度设置。

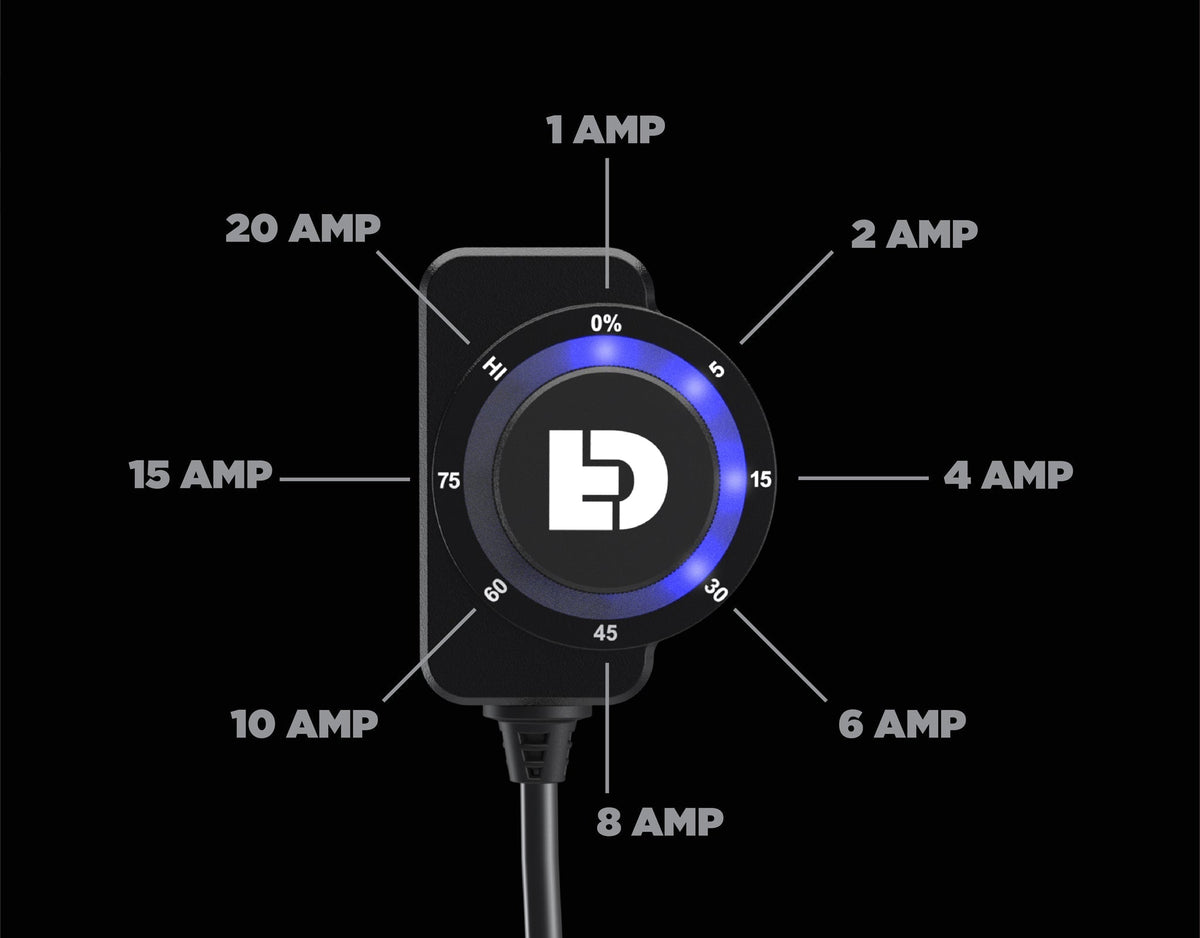

得益于电子熔断电路，光环开关还能显示并允许您选择每个电路的保险丝值。如果保险丝跳闸，LED光环将变红，提供实时反馈并允许重置保险丝。

最后但同样重要的是，开关光环还兼作电池监测器，具备低电压断电功能。我们行业首创的设计将在启动时闪烁不同颜色以显示电池健康状况，并在电池电压低于10.8伏时自动关闭辅助灯。

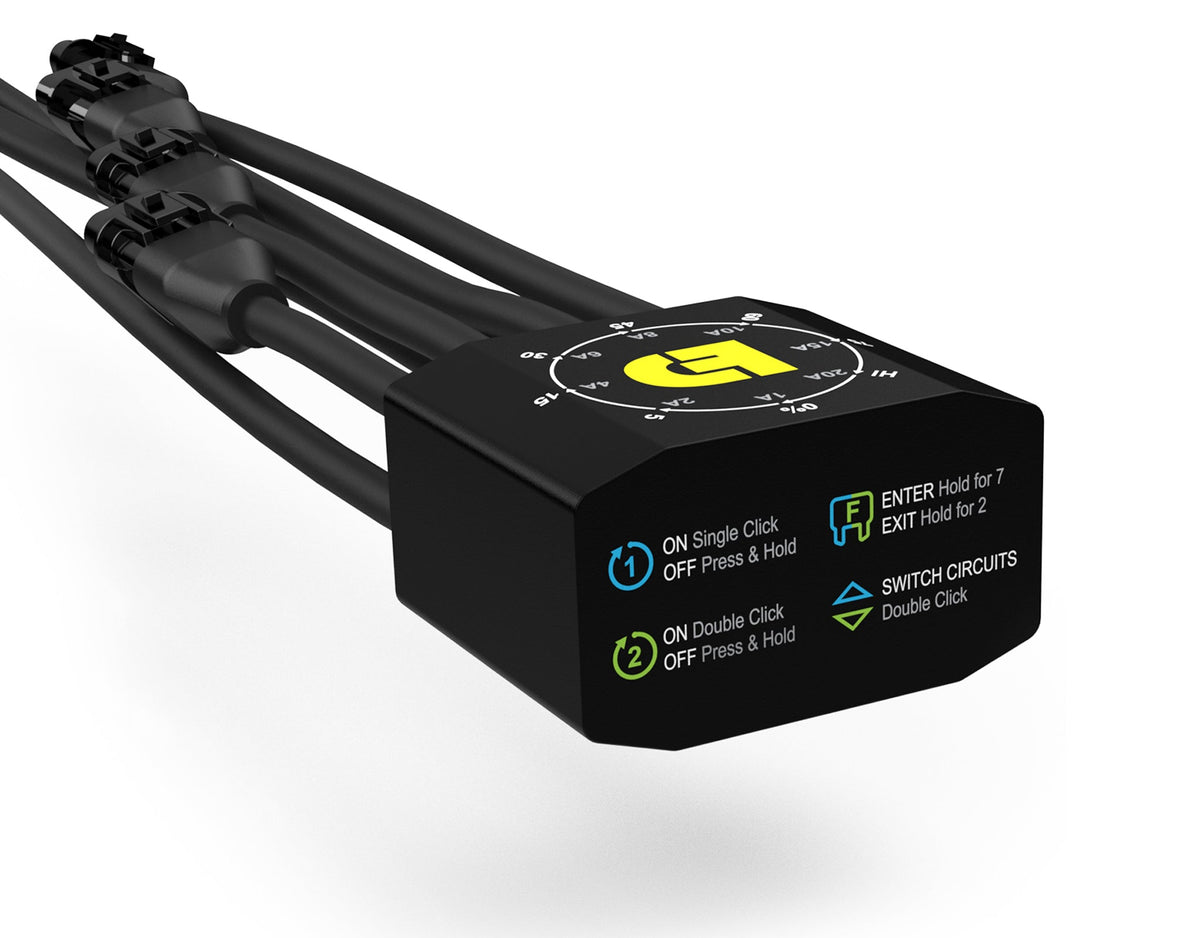

控制器外壳和开关均采用全防水设计，每个接头处配有垫圈和O型圈，确保户外环境下无忧操作。

特点

• 开/关及调光 - 使用单个DialDim™开关独立控制两组灯的开/关和亮度级别。蓝色光环控制灯组一，绿色光环控制灯组二。双击可在两个电路之间切换。
• 高/低同步 - 您的辅助灯将自动在您选择的调光设置和原厂远光灯开关的全亮度之间切换。只需将蓝色输入线连接到您的车辆远光灯电路即可启用此功能。
• 隐形模式 - 开关上的巧妙0%调光设置允许您的灯在正常驾驶条件下“关闭”，但会随着车辆远光灯开关跳至100%亮度。灯光在此模式下也会响应转向信号和喇叭输入，但在未检测到输入时保持关闭。
• 转向灯取消功能 - 启用后，主灯（蓝色电路1）将与您的转向信号同步取消，以防止“冲淡”您的原厂转向信号。只需将黄色和橙色输入线连接到您的车辆转向信号电路即可启用此功能。
• 转向灯闪烁 - 启用后，您的琥珀色可见灯（绿色回路2）将与原厂转向灯同步闪烁。只需将黄色和橙色输入线连接到车辆转向灯电路即可启用此功能。
• 喇叭闪烁 - 启用后，当您按喇叭时，两个回路的辅助灯将以4Hz频率闪烁。只需将绿色输入线连接到车辆喇叭电路即可启用此功能。
• 电子保险丝回路 - 两个灯光回路均为电子保险丝保护，可直接从开关设置！当保险丝跳闸时，开关环将点亮红色以通知您。
• 电压显示指示器 - 车辆启动时，开关环将闪烁绿色以表示电池电压正常，或闪烁红色以表示电池电压低于11.8V。
• 低电压切断 - 如果电池电压低于10.8V，灯光将不会开启，防止您被困。开关环将闪烁4个红色LED以指示低电压状态。



点击这里了解更多关于 DialDim™ 开关的功能和操作

产品规格

• 两个完全独立的灯光回路
• 每路八个强度级别（5%、15%、30%、45%、60%、75%、100%）
• 八种电子保险丝值（1A、2A、4A、6A、8A、10A、15A、20A）
• 五个功能输入线（点火、高灯、喇叭、左转、右转）
• 每路最大20A（总共最大30A）
• 工作电压：12 VDC

注意： 开关线长为72"，可单独购买48" 开关延长线。

使用说明书下载

• DialDim PDF 使用说明书（英文）
• 接线适配器 PDF 使用说明书（英文）
