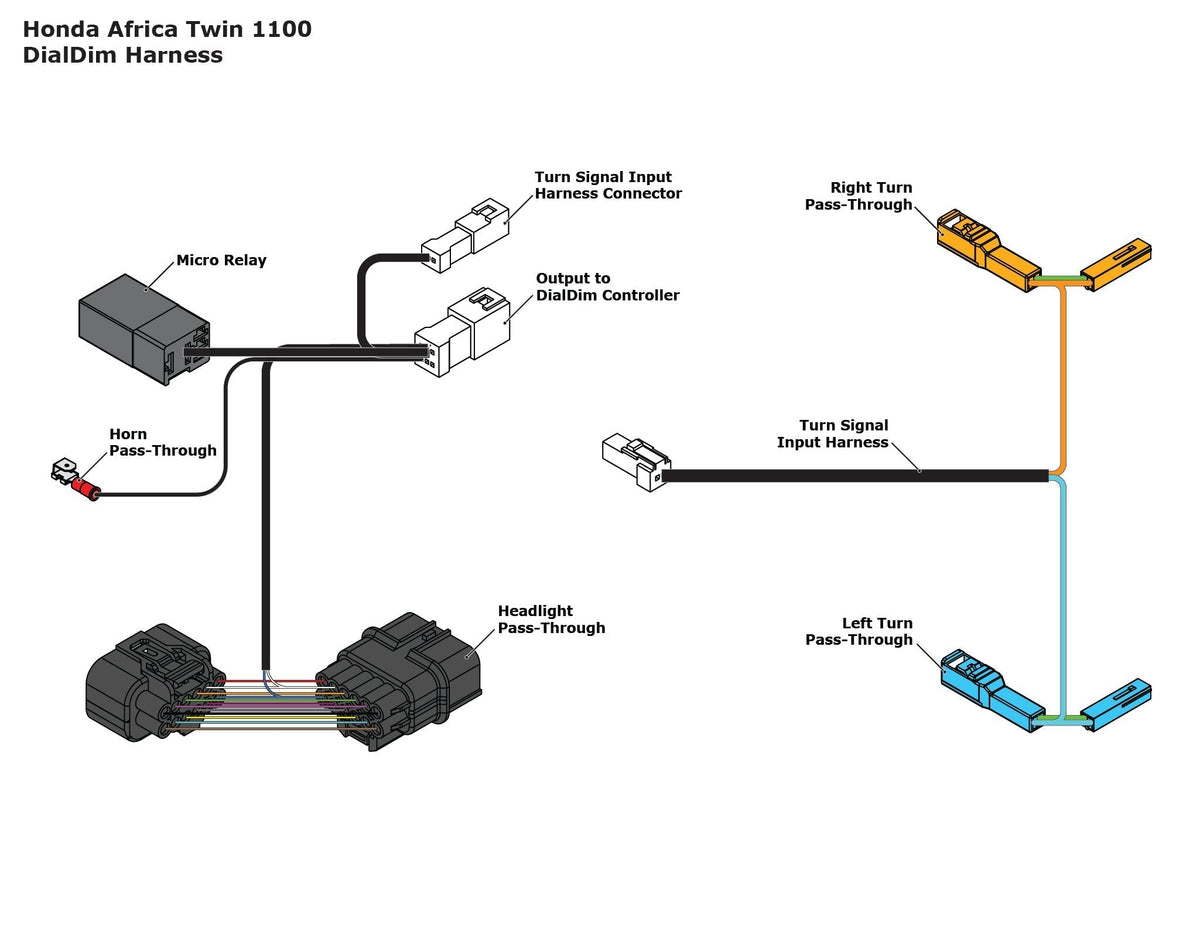

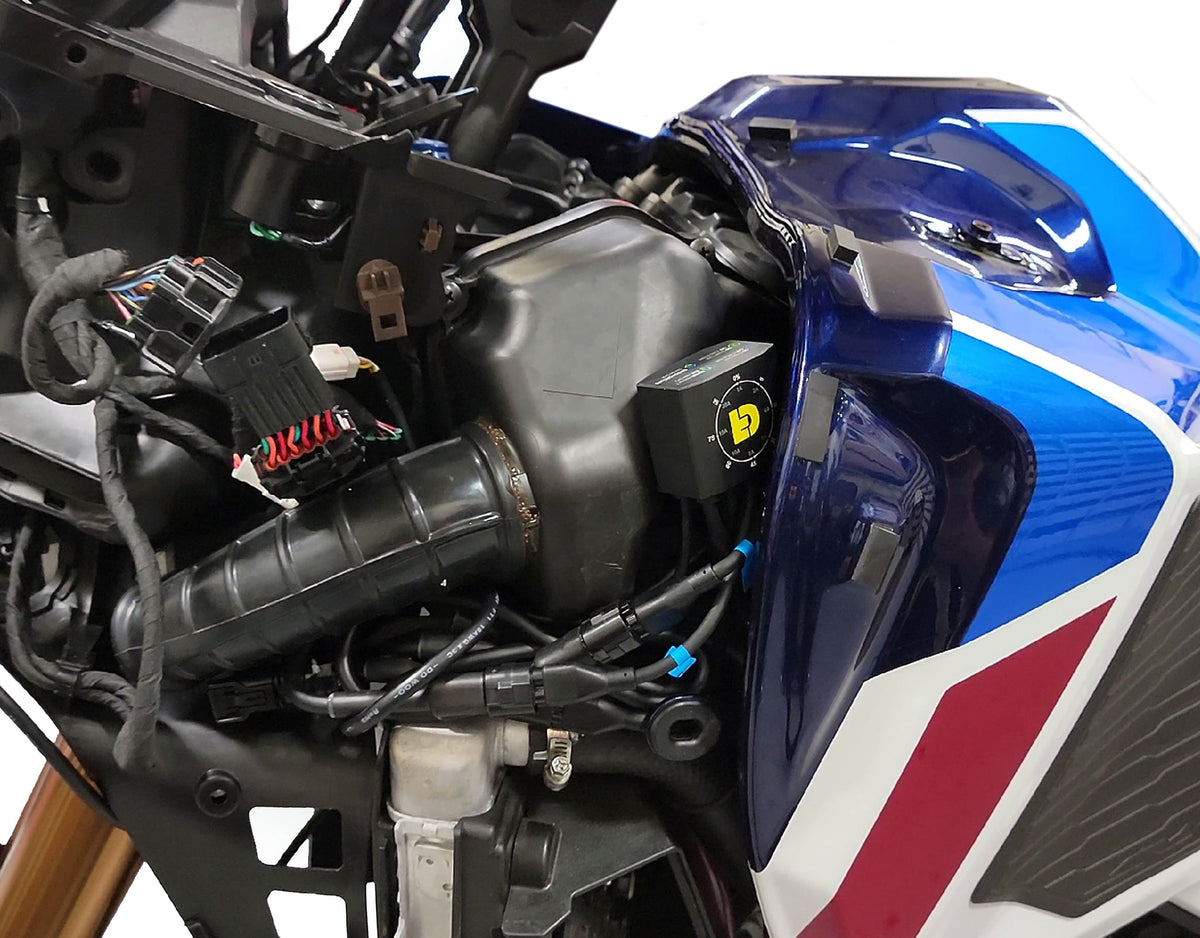

该预配置产品包包括我们的标准 DialDim 照明控制器和 Africa Twin 1100 即插即用线束。车辆专用线束只需插入非洲双头灯、喇叭和转向信号连接器即可实现数十种有用的照明功能和设置！

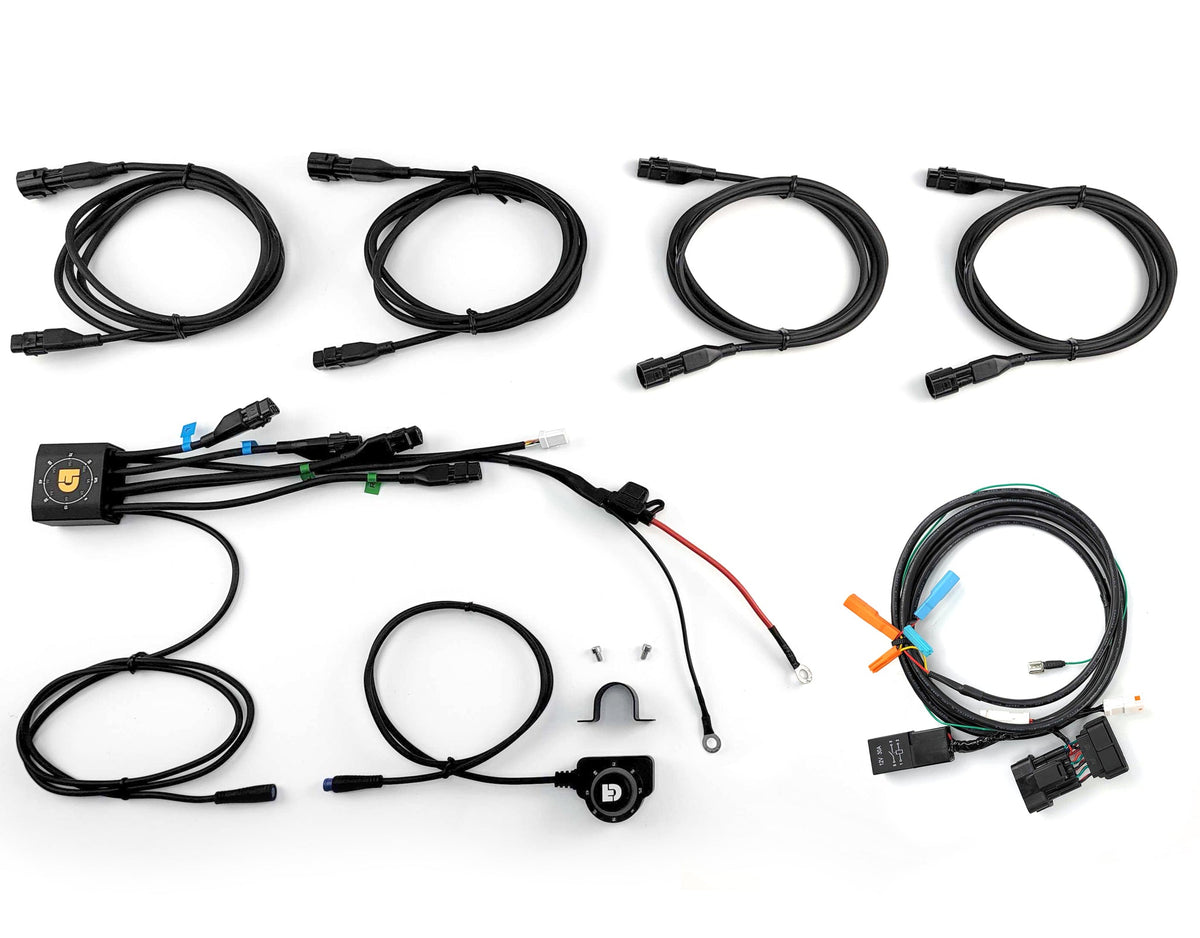

产品捆绑内容

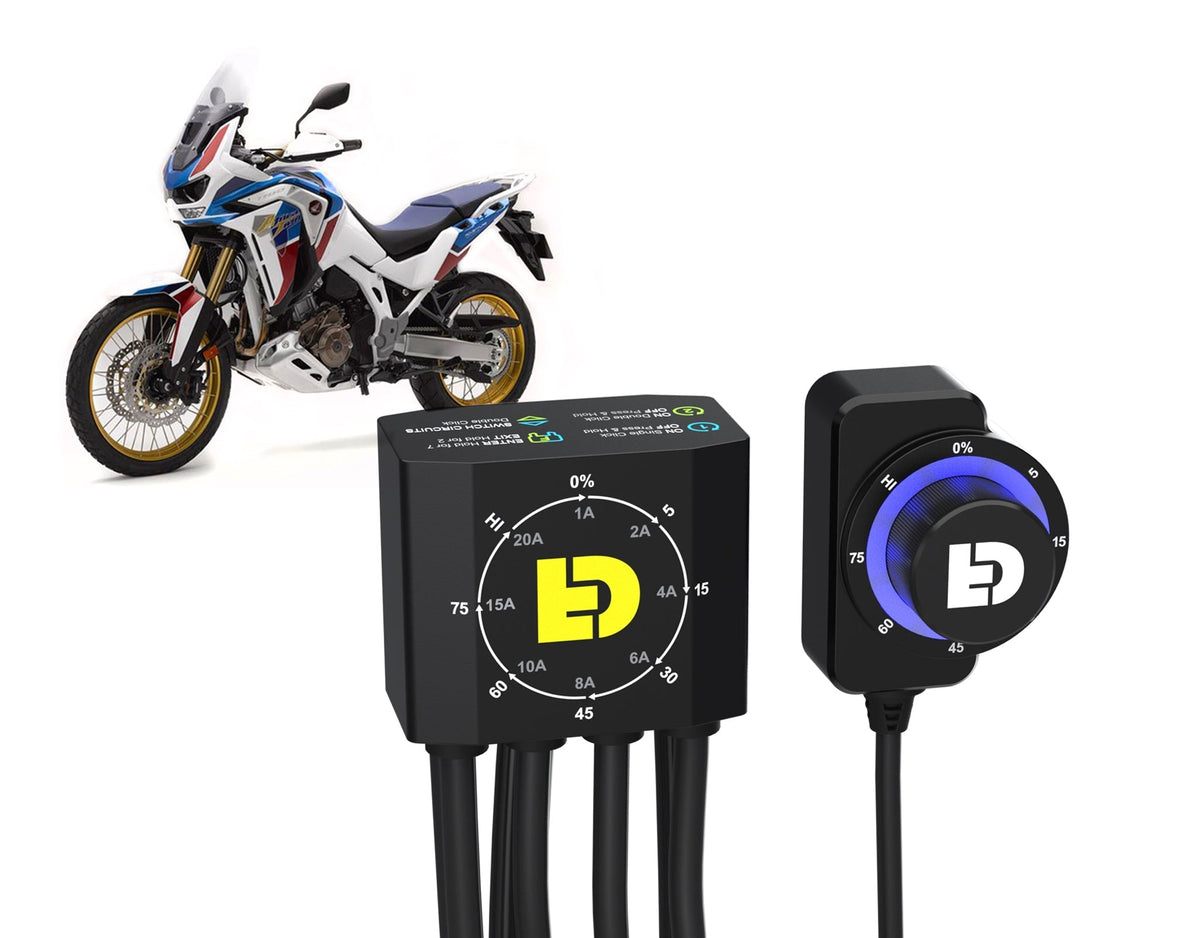

此捆绑包部件号DNL.WHS.22500包括：

• （1x） DNL.WHS.20500 - DialDim 照明控制器
• （1x） DNL.WHS.20400 - 适用于 Honda Africa Twin 1100 的 DialDim 线束


LED 灯调光和控制的新标准

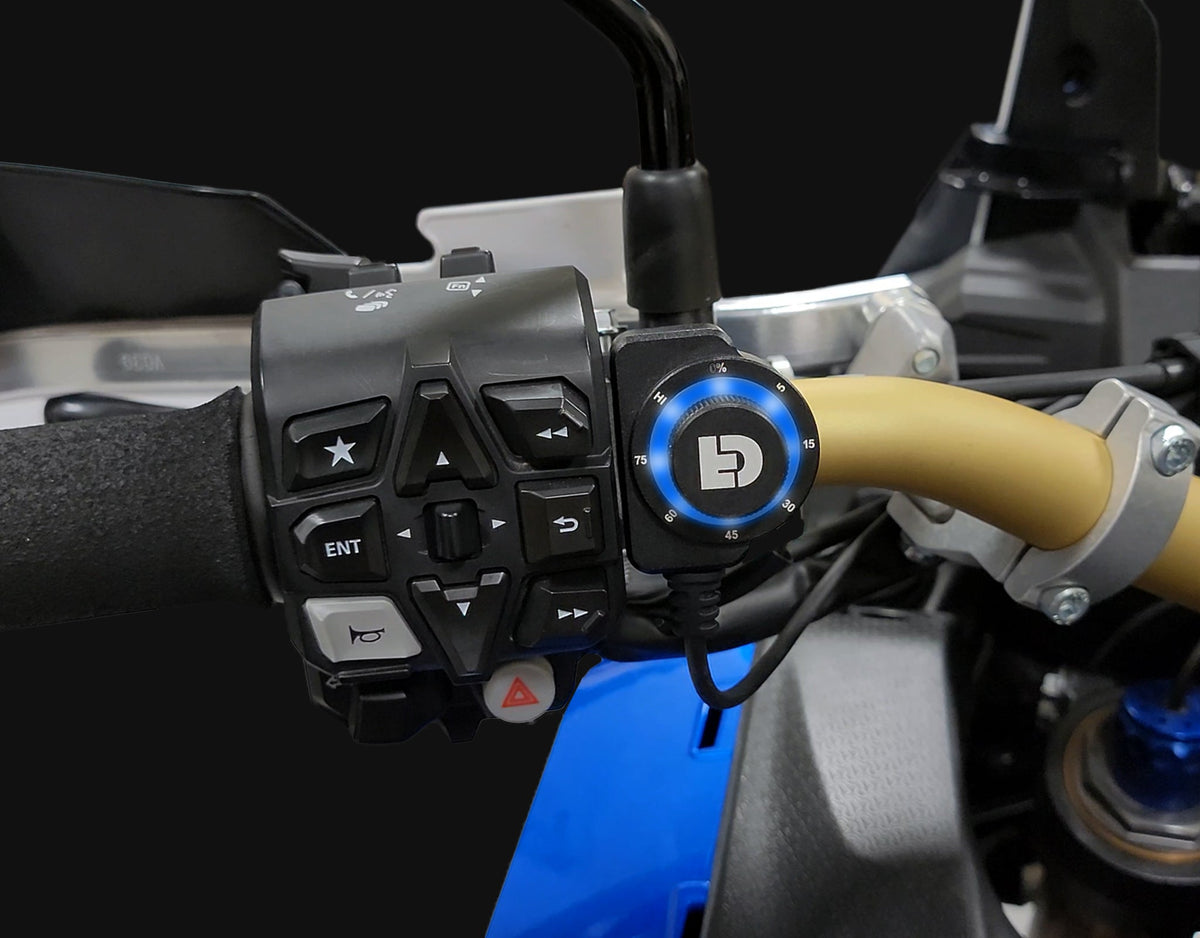

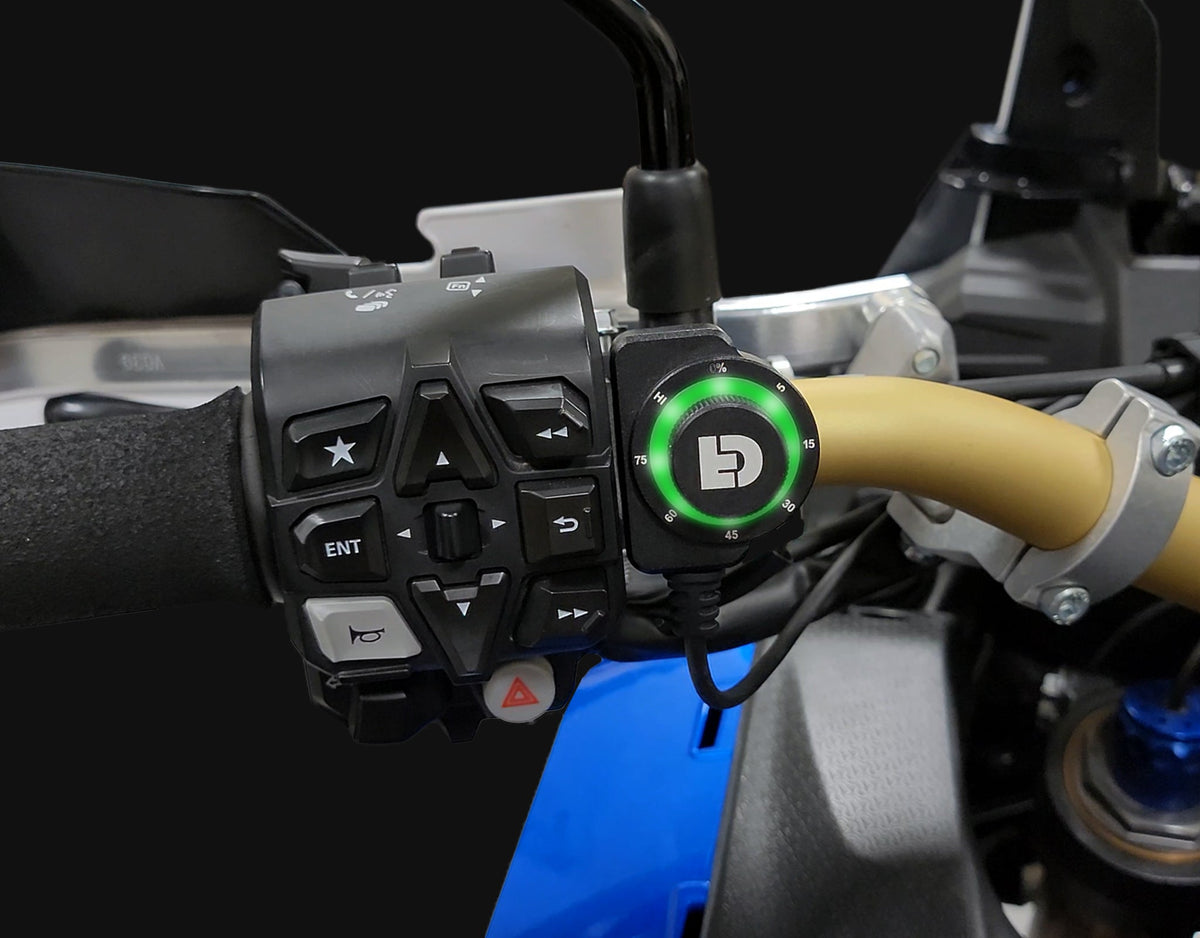

我们突破性的 DialDim™ 照明控制器具有多色光晕调光开关，使您可以通过单个整合线束独立打开/关闭和调暗两组 3 线辅助灯。 LED 光环开关可显示您的精确设置，并可轻松进行动态调光。蓝色光环控制第一组灯，绿色光环控制第二组灯；只需双击即可在两个电路之间切换。

该控制器还具有远光灯、转向信号灯和喇叭输入功能，可解锁智能闪光功能，这些功能可以通过转向信号取消辅助灯、闪烁辅助灯作为转向信号，或者在您按喇叭时闪光。

更多功能，更多反馈！

我们正在申请专利的多色光环调光开关的功能远不止打开、关闭和调暗灯光。对于初学者来说，它会显示两个灯的准确强度，因此您永远不会猜测灯是否打开或它们设置为什么强度。

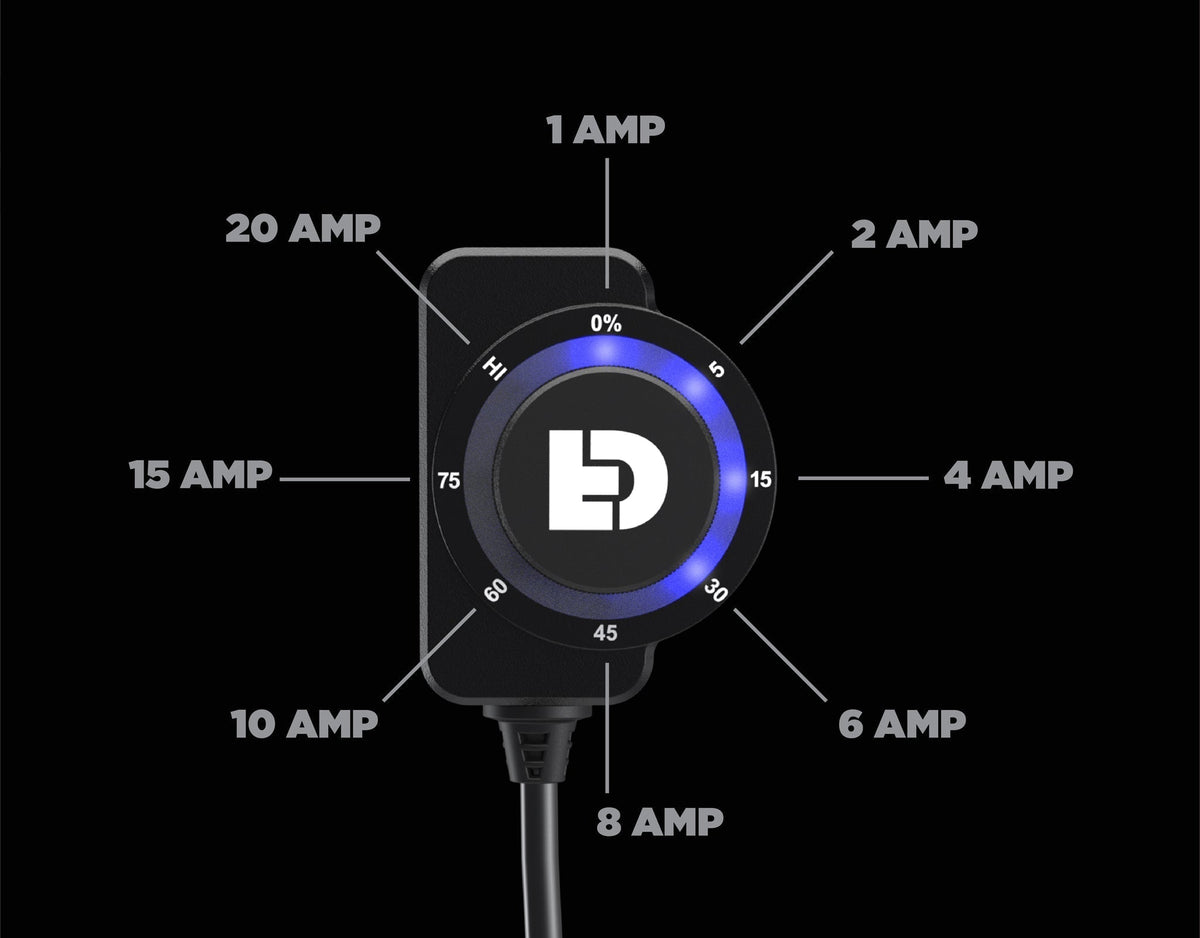

由于采用电子熔断电路，光环开关还可以显示并允许您选择每个电路的熔断值。如果保险丝熔断，LED 光环将变成红色，提供实时反馈并允许重置保险丝。

最后但并非最不重要的一点是，开关光环还可兼作具有低压截止功能的电池监视器。我们业界首创的设计将在启动时闪烁不同的颜色，以显示您的电池健康状况，并在电池电压降至 10.8 伏以下时自动关闭辅助灯。

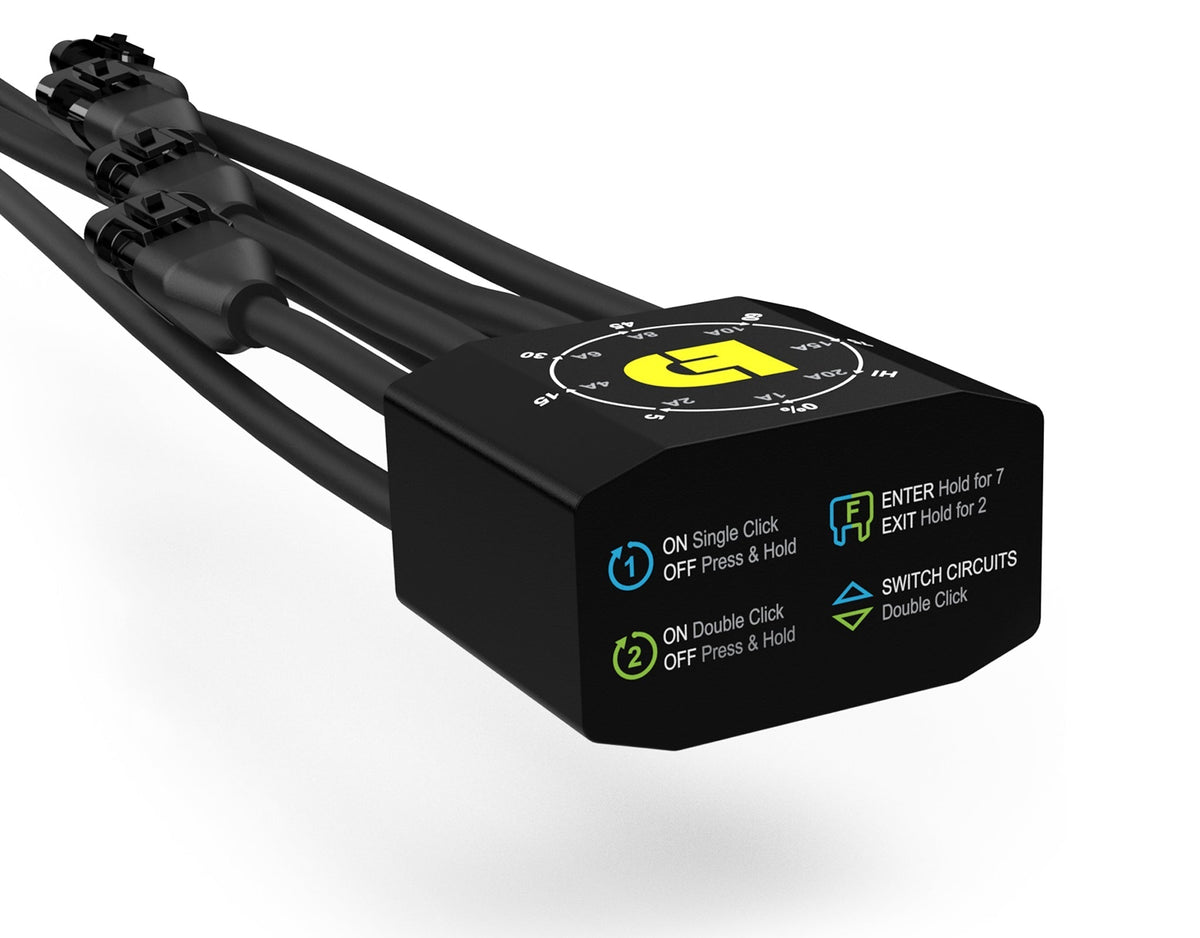

控制器外壳和开关均采用完全防水设计，每个接头处均配有垫圈和 O 形圈，以确保在室外环境中顺利运行。

特征

• 开/关和调暗 - 使用单个 DialDim™ 开关独立控制两组灯的开/关和强度级别。蓝色光环控制第一组灯光，绿色光环控制第二组灯光。双击可在两个电路之间切换。
• 高/低同步 - 您的辅助灯将通过工厂远光灯开关自动在您选择的昏暗设置和全强度之间切换。只需将蓝色输入线连接到车辆的远光灯电路即可启用此功能。
• 隐形模式 - 开关上巧妙的 0% 调光设置可让您的车灯在正常驾驶条件下“关闭”，但会通过车辆的远光灯开关跳至 100% 强度。在此模式下，灯还会对转向信号和喇叭输入做出反应，但在未检测到输入时将保持关闭状态。
• 使用转向信号灯取消 - 启用后，主灯（蓝色电路 1）将与您的信号灯同步取消，以防止“洗掉”您的工厂转向信号灯。只需将黄色和橙色输入线连接到车辆转向信号电路即可启用此功能。
• 作为转向信号灯闪烁 - 启用后，您的琥珀色可见光灯（绿色电路 2）将与工厂转向信号灯同步闪烁。只需将黄色和橙色输入线连接到车辆转向信号电路即可启用此功能。
• 带喇叭的闪光灯 - 启用后，当您按响喇叭时，两个电路上的辅助灯将以 4Hz 的频率闪烁。只需将绿色输入线连接到您的车辆喇叭电路即可启用此功能。
• 电子保险丝电路 - 两个灯电路均采用电子保险丝，可以直接从开关本身进行设置！当电路熔断器跳闸时，光环将呈红色亮起以通知您。
• 电压显示指示器 - 车辆启动时，开关光环将闪烁绿色以指示电池电压正常，或闪烁红色以指示电池电压低于 11.8v。
• 低电压截止 - 如果电池电压降至 10.8V 以下，灯将不会亮起，以防止您陷入困境。开关光环将闪烁 4 个红色 LED 来指示低电压情况。



单击此处了解有关 DialDim™ 开关的功能和操作的更多信息

产品规格

• 两个完全独立的灯路
• 每个电路有八个强度级别（5%、15%、30%、45%、60%、75%、100%）
• 八个电子保险丝值（1A、2A、4A、6A、8A、10A、15A、20A）
• 五种功能输入线（点火线、远光灯、喇叭、左转、右转）
• 每个电路最大 20A（组合最大 30A）
• 工作电压：12 VDC

注意：开关引线的长度为 72 英寸，可单独购买48 英寸开关延长线。

使用说明书下载

• DialDim PDF 说明手册（英文）
• 接线适配器 PDF 使用手册（英文）
